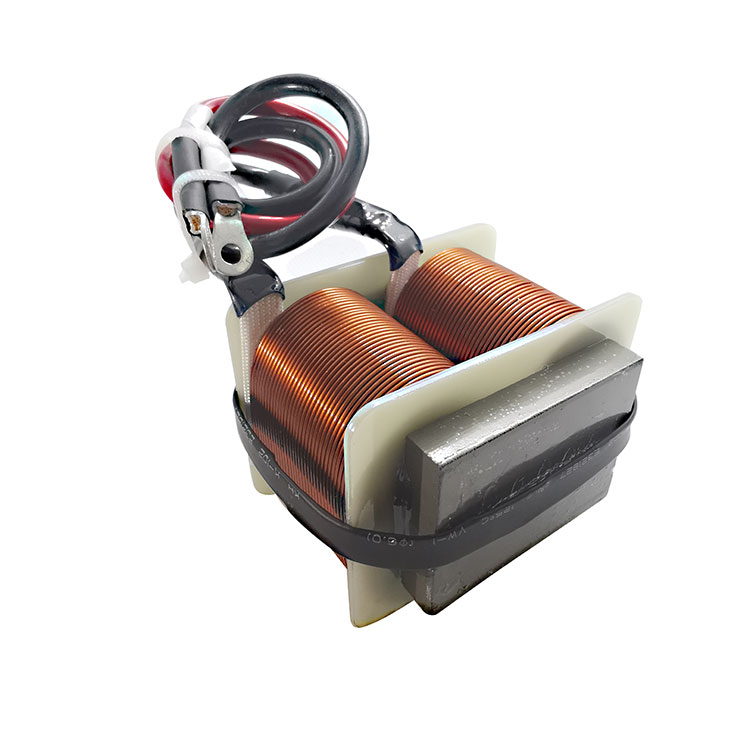

In che modo un induttore dell'inverter solare migliora l'efficienza, la stabilità e la durata dei moderni sistemi fotovoltaici

A solar induttore dell'inverterè uno dei componenti magnetici più critici all'interno dei sistemi di inverter fotovoltaici (PV). Influisce direttamente sull'efficienza di conversione, sulla distorsione armonica, sulle prestazioni termiche e sull'affidabilità a lungo termine. Nelle moderne applicazioni di energia rinnovabile, dove gli standard di efficienza sono sempre più rigorosi, la scelta del giusto design dell'induttore può migliorare significativamente le prestazioni complessive del sistema.

Questa guida approfondita esplora il funzionamento degli induttori degli inverter solari, il motivo per cui sono importanti negli ambienti di commutazione ad alta frequenza, l'impatto dei materiali e del design sulle prestazioni e il modo in cui produttori comeJASNfornire soluzioni magnetiche avanzate per applicazioni solari esigenti.

Sommario

• 1. Cos'è un induttore dell'inverter solare?
• 2. Perché è essenziale nei moderni sistemi fotovoltaici?
• 3. Principio di funzionamento degli inverter solari
• 4. Parametri di progettazione chiave e specifiche tecniche
• 5. Materiali di base e loro impatto sull'efficienza
• 6. Gestione termica e affidabilità
• 7. Personalizzazione e scenari applicativi
• 8. Come scegliere l'induttore giusto per l'inverter solare
• 9. Sfide e soluzioni comuni
• 10. Domande frequenti

1. Cos'è un induttore dell'inverter solare?

Un induttore dell'inverter solare è un componente magnetico passivo progettato per immagazzinare energia elettrica in un campo magnetico e rilasciarla in modo controllato durante le operazioni di commutazione. È comunemente utilizzato nei convertitori boost DC-DC e negli stadi inverter DC-AC all'interno dei sistemi fotovoltaici.

In termini semplici, l'induttore uniforma il flusso di corrente, sopprime l'ondulazione e riduce le interferenze elettromagnetiche (EMI). Senza di esso, gli inverter solari subirebbero un'uscita instabile, armoniche eccessive e perdite di efficienza.

• Accumulo di energia durante i cicli di commutazione
• Riduzione dell'ondulazione attuale
• Filtraggio armonico
• Qualità della forma d'onda migliorata
• Stabilità del sistema migliorata

2. Perché è essenziale nei moderni sistemi fotovoltaici?

I sistemi di energia solare funzionano in condizioni di luce solare variabili, il che significa che la tensione e la corrente fluttuano continuamente. L'inverter deve convertire questa potenza CC variabile in un'uscita CA stabile compatibile con gli standard di rete.

L'induttore dell'inverter solare svolge un ruolo cruciale in:

1. Aumento della bassa tensione CC ai livelli bus richiesti
2. Mantenimento della modalità corrente continua (CCM)
3. Rispettare le normative armoniche della rete
4. Garantire l'affidabilità dei componenti a lungo termine

Con l’aumento dell’adozione globale delle energie rinnovabili, i componenti magnetici ad alta efficienza non sono più opzionali: sono obbligatori per la progettazione competitiva di inverter solari.

3. Principio di funzionamento degli inverter solari

In una tipica topologia di inverter fotovoltaico, l'induttore funziona all'interno di circuiti di commutazione ad alta frequenza. Quando l'interruttore di alimentazione si accende, l'energia viene immagazzinata nel nucleo magnetico. Quando l'interruttore si spegne, l'energia immagazzinata viene trasferita al carico.

Formula per l'immagazzinamento dell'energia:

E = 1/2 × L × I²

Dove:

• L = Induttanza
• Io = Corrente

Questo processo ciclico di memorizzazione e rilascio consente la regolazione della tensione e la soppressione del ripple, fondamentali per un'efficiente conversione DC-AC.

4. Parametri di progettazione chiave e specifiche tecniche

5. Materiali di base e loro impatto sull'efficienza

La selezione del materiale del nucleo influenza direttamente le prestazioni degli induttori dell'inverter solare.

Nucleo di ferrite

• Bassa perdita del nucleo ad alta frequenza
• Ideale per progetti di inverter compatti

Nucleo di ferro in polvere

• Maggiore densità del flusso di saturazione
• Adatto per applicazioni ad alta corrente

Nucleo nanocristallino

• Perdita del nucleo ultrabassa
• Alta permeabilità
• Eccellente stabilità termica

Produttori avanzati comeJASNconcentrarsi su un design magnetico ottimizzato per ridurre le perdite sia nel rame che nel nucleo, migliorando l'efficienza dell'inverter oltre il 98%.

6. Gestione termica e affidabilità

Gli inverter solari spesso funzionano in ambienti esterni difficili. Le temperature elevate accelerano il degrado dell'isolamento e riducono la durata della vita.

Le strategie termiche efficaci includono:

• Design con avvolgimento DCR basso
• Materiali isolanti per alte temperature
• Geometria del nucleo ottimizzata
• Incapsulamento per la protezione dall'umidità

Una corretta progettazione termica garantisce 10-20 anni di affidabilità operativa, pari alla durata di vita dei moduli fotovoltaici.

7. Personalizzazione e scenari applicativi

Gli induttori dell'inverter solare sono utilizzati in:

• Inverter da tetto residenziali
• Inverter di stringa commerciali
• Inverter centrali su scala industriale
• Sistemi ibridi di accumulo dell'energia
• Sistemi solari off-grid

Le opzioni di personalizzazione possono includere:

• Valori di induttanza personalizzati
• Materiali d'anima speciali
• Strutture di avvolgimento ad alta corrente
• Dimensioni meccaniche compatte

8. Come scegliere l'induttore giusto per l'inverter solare

Guida alla selezione passo dopo passo:

1. Determinare la frequenza operativa
2. Calcolare l'induttanza richiesta
3. Identificare la corrente massima e la tolleranza al ripple
4. Valutare le condizioni termiche
5. Verificare il margine di saturazione
6. Verificare la conformità agli standard EMI

La collaborazione con fornitori esperti di soluzioni magnetiche garantisce un'integrazione progettuale ottimale.

9. Sfide e soluzioni comuni

10. Domande frequenti

Q1: Cosa succede se l'induttore si satura?

La saturazione provoca una brusca caduta dell'induttanza, con conseguenti picchi di corrente, surriscaldamento e potenziale guasto dell'inverter.

Q2: Posso utilizzare un induttore standard per le applicazioni con inverter solari?

Non raccomandato. Gli induttori dell'inverter solare devono gestire correnti elevate, alta frequenza e ambienti difficili.

Q3: In che modo il valore dell'induttanza influisce sull'ondulazione?

Una maggiore induttanza riduce la corrente di ondulazione ma aumenta dimensioni e costi. È necessario un equilibrio ottimale.

Q4: Qual è l'impatto tipico sull'efficienza?

Una corretta progettazione magnetica può migliorare l’efficienza complessiva dell’inverter dell’1–3%, il che è significativo su scala industriale.

Conclusione

Un induttore dell'inverter solare è molto più di un componente passivo: è un elemento che definisce le prestazioni dei moderni sistemi fotovoltaici. Dall'efficienza e soppressione delle ondulazioni all'affidabilità termica e alla conformità alla rete, il suo design ha un impatto diretto sul successo del sistema.

Collaborare con produttori esperti comeJASNgarantisce ingegneria di precisione, materiali magnetici ottimizzati e soluzioni personalizzate su misura per le esigenze del vostro inverter.

Se stai progettando inverter solari di nuova generazione e hai bisogno di componenti magnetici ad alte prestazioni,contattacioggi per discutere i requisiti del tuo progetto e scoprire come gli induttori avanzati degli inverter solari possono migliorare le prestazioni del tuo sistema.
