Cos'è un induttore toroidale e perché è importante nell'elettronica moderna?

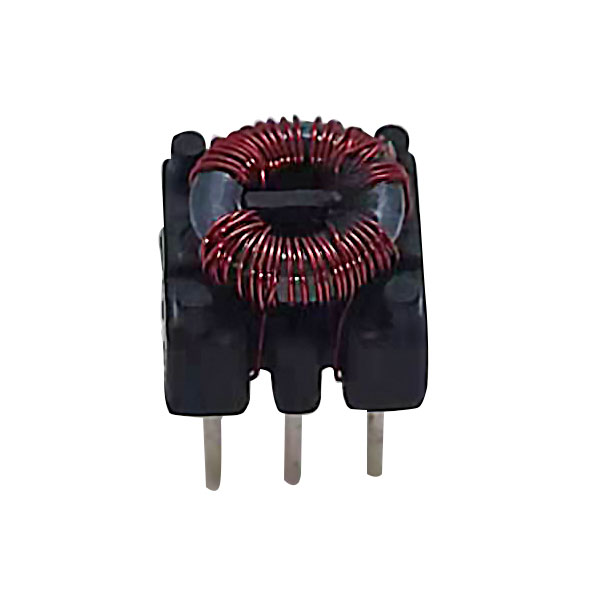

Induttori toroidalisono uno dei componenti passivi più efficienti e ampiamente utilizzati nei moderni sistemi elettronici. Il loro esclusivo design del nucleo a forma di anello offre un contenimento magnetico superiore, interferenze elettromagnetiche ridotte ed elevata efficienza energetica rispetto agli induttori tradizionali. Questo articolo esplora cos'è un induttore toroidale, come funziona, perché è essenziale nell'elettronica di potenza e come selezionare il tipo giusto per le diverse applicazioni. Evidenzia inoltre le sfide comuni, le applicazioni del mondo reale e le considerazioni pratiche sulla progettazione per aiutare ingegneri, acquirenti e sviluppatori di prodotti a prendere decisioni informate.

Sommario

• 1. Comprensione delle nozioni di base sull'induttore toroidale
• 2. Come funziona un induttore toroidale
• 3. Vantaggi chiave rispetto agli induttori convenzionali
• 4. Materiali di base e loro impatto
• 5. Applicazioni nel mondo reale
• 6. Come selezionare l'induttore toroidale giusto
• 7. Problemi comuni e risoluzione dei problemi
• 8. Toroidali e altri tipi di induttori
• 9. Considerazioni sulla progettazione per gli ingegneri
• 10. Tendenze future nella tecnologia degli induttori
• 11. Domande frequenti
• 12. Conclusione
• 13. Informazioni e contatti del produttore

1. Comprensione delle nozioni di base sull'induttore toroidale

Un induttore toroidale è un tipo di induttore a forma di ciambella o anello (toroide). È costituito da un nucleo magnetico circolare avvolto da filo di rame. Quando la corrente elettrica scorre attraverso il filo, all'interno del nucleo viene generato un campo magnetico, che immagazzina energia sotto forma di magnetismo.

A differenza degli induttori a solenoide tradizionali, il campo magnetico in un design toroidale è in gran parte confinato all'interno del nucleo. Questa proprietà unica riduce significativamente la perdita di energia e le interferenze elettromagnetiche (EMI), rendendolo ideale per circuiti elettronici ad alte prestazioni.

In termini semplici, un induttore toroidale è progettato per:

• Immagazzinare energia in un campo magnetico
• Filtra il rumore elettrico
• Stabilizzare il flusso di corrente nei circuiti

2. Come funziona un induttore toroidale

Il principio di funzionamento di un induttore toroidale si basa sull'induzione elettromagnetica. Quando la corrente alternata (CA) scorre attraverso la bobina, genera un campo magnetico variabile nel nucleo toroidale. Questo campo variabile induce una tensione opposta, nota come induttanza.

La forma a circuito chiuso del nucleo garantisce che la maggior parte del flusso magnetico rimanga all'interno del materiale, riducendo le perdite e migliorando l'efficienza.

Le principali fasi lavorative includono:

1. La corrente scorre attraverso l'avvolgimento
2. All'interno del toroide si forma un campo magnetico
3. L'energia è immagazzinata nel flusso magnetico
4. L'opposizione al cambiamento attuale stabilizza il comportamento del circuito

Questo accumulo e rilascio controllato di energia è ciò che rende gli induttori toroidali essenziali nei sistemi di regolazione della potenza.

3. Vantaggi chiave rispetto agli induttori convenzionali

Gli induttori toroidali sono preferiti in molti settori grazie alle loro proprietà elettriche e fisiche superiori. Di seguito i principali vantaggi:

• Alta efficienza:Perdita di energia ridotta grazie al flusso di dispersione minimo.
• Bassa interferenza elettromagnetica:Il campo magnetico è contenuto all'interno del nucleo.
• Design compatto:Maggiore induttanza in dimensioni fisiche più piccole.
• Migliori prestazioni termiche:Minore generazione di calore sotto carico.
• Forte accoppiamento magnetico:Trasferimento efficiente di energia tra gli avvolgimenti.

Questi vantaggi rendono gli induttori toroidali particolarmente utili negli alimentatori, nelle apparecchiature audio e nell'elettronica industriale.

4. Materiali di base e loro impatto

Le prestazioni di un induttore toroidale dipendono fortemente dal materiale del suo nucleo. Materiali diversi offrono proprietà magnetiche e risposte in frequenza diverse.

5. Applicazioni nel mondo reale

Gli induttori toroidali sono ampiamente utilizzati in diversi settori grazie alla loro efficienza e affidabilità.

• Alimentatori a commutazione (SMPS)
• Amplificatori audio e filtraggio del segnale
• Apparecchiature per le telecomunicazioni
• Sistemi di alimentazione dei veicoli elettrici
• inverter per energia rinnovabile (solare ed eolica)
• Sistemi di automazione industriale

In ciascuna di queste applicazioni, la capacità di ridurre le EMI e migliorare l'efficienza energetica gioca un ruolo cruciale nella stabilità e nelle prestazioni del sistema.

6. Come selezionare l'induttore toroidale giusto

La scelta dell'induttore toroidale corretto richiede un'attenta considerazione dei parametri elettrici e meccanici.

I fattori chiave di selezione includono:

• Valore di induttanza:Deve soddisfare i requisiti del circuito
• Valutazione attuale:Dovrebbe gestire la corrente di picco e continua
• Materiale principale:In base alle esigenze di frequenza ed efficienza
• Resistenza CC:Una resistenza inferiore migliora l'efficienza
• Frequenza operativa:Deve essere in linea con la progettazione del sistema

Gli ingegneri spesso bilanciano dimensioni, costi e prestazioni quando selezionano i componenti per la progettazione di circuiti ottimizzati.

7. Problemi comuni e risoluzione dei problemi

Nonostante la loro affidabilità, gli induttori toroidali possono affrontare alcune sfide operative.

• Saturazione:Si verifica quando la corrente supera i limiti del nucleo
• Surriscaldamento:Causato da corrente eccessiva o scarsa ventilazione
• Problemi di rumore:Spesso a causa di avvolgimento o schermatura inadeguati
• Sollecitazione meccanica:Può danneggiare gli avvolgimenti durante l'installazione

Una corretta progettazione e gestione termica possono ridurre significativamente questi problemi.

8. Toroidali e altri tipi di induttori

9. Considerazioni sulla progettazione per gli ingegneri

Quando integrano induttori toroidali nei sistemi elettronici, gli ingegneri devono considerare molteplici aspetti di progettazione:

• Densità degli avvolgimenti e qualità dell'isolamento
• Vie di dissipazione termica
• Soglie di saturazione magnetica
• Layout PCB per ridurre l'accoppiamento EMI
• Stabilità meccanica del montaggio

Un sistema ben progettato garantisce affidabilità a lungo termine e prestazioni elettriche ottimali.

10. Tendenze future nella tecnologia degli induttori

La richiesta di sistemi elettronici compatti e ad alta efficienza continua a guidare l’innovazione nella tecnologia degli induttori. Gli sviluppi futuri includono:

• Materiali nanocristallini avanzati per prestazioni a bassissima perdita
• Design toroidali miniaturizzati ad alta frequenza
• Integrazione con moduli di potenza intelligenti
• Materiali di avvolgimento termoresistenti migliorati

Questi progressi supporteranno le applicazioni di prossima generazione come la mobilità elettrica, le reti intelligenti e i sistemi industriali basati sull’intelligenza artificiale.

11. Domande frequenti

Q1: Cosa rende gli induttori toroidali più efficienti?
Il loro design magnetico a circuito chiuso riduce al minimo le perdite di flusso, migliorando l'efficienza.

Q2: Gli induttori toroidali possono essere utilizzati nei circuiti ad alta frequenza?
Sì, soprattutto quando si utilizzano nuclei in ferrite o nanocristallini.

Q3: Gli induttori toroidali sono costosi?
Possono costare leggermente di più degli induttori di base ma offrono prestazioni e affidabilità migliori.

Q4: Quali settori utilizzano maggiormente gli induttori toroidali?
Settori dell’elettronica di potenza, automobilistico, delle telecomunicazioni e delle energie rinnovabili.

Q5: Come posso ridurre il rumore negli induttori toroidali?
Le corrette tecniche di avvolgimento, la schermatura e la corretta selezione dei materiali aiutano a ridurre il rumore.

12. Conclusionee

Gli induttori toroidali sono un componente fondamentale nell'elettronica moderna, poiché offrono efficienza, compattezza e prestazioni elettromagnetiche senza pari. La loro capacità di stabilizzare la corrente e ridurre le interferenze li rende essenziali in tutto, dall'elettronica di consumo ai sistemi industriali avanzati. Comprenderne la struttura, i principi di funzionamento e i criteri di selezione consente a ingegneri e acquirenti di ottimizzare in modo efficace le prestazioni del sistema.
