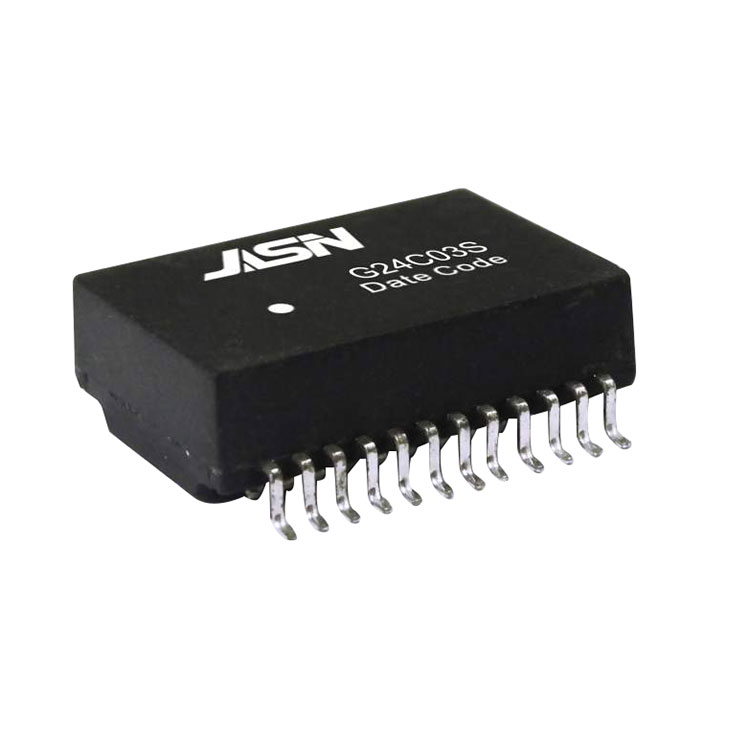

Trasformatore di rete 1000Base-T

Induttanza, Ls (primaria)

350uH min. @100 KHz/0,1 V con polarizzazione CC 8 mA

Rapporto di svolta (primario): (secondario):

1CT:1CT±2%

Polarità (primaria): secondaria)

Per schema

Perdita di inserzione:

1-100 MHz: -1,0 dB max

Perdita di ritornoï¼

1-30 MHz

40 MHz

50 MHz

60-80 MHz

-18dB min

-14,5dB min

-13,1dB min

-12dB min

Cross Talk (tra canali)

30 MHz

60 MHz

100 MHz

-45dB min

-40dB min

-35dB min

CMRR;

-35dB Min @ 0,1-100 MHz

Hi-Pot (primario): (secondario)

1500Vrms anni '60
